تلعب المضخات دورًا حيويًا في نقل السوائل عبر التطبيقات المختلفة ، من أنظمة إمدادات المياه إلى العمليات الصناعية. من بين العديد من أنواع المضخات المتاحة ، مضخات الطرد المركزي و مضخات الطرد المركزي متعدد المراحل تبرز لبراعة وكفاءتها ومجموعة واسعة من الاستخدام. إن فهم كيفية عملهم ، ومكوناتهم ، وحيث يكون كل نوع أكثر ملاءمة يمكن أن يساعد في اختيار المضخة المناسبة لأي نظام.

ما هي مضخة الطرد المركزي؟

أ مضخة الطرد المركزي هو جهاز ميكانيكي مصمم لتحريك السوائل عن طريق تحويل الطاقة الدورانية من محرك أو محرك إلى طاقة هيدروديناميكية لتدفق السوائل. إنها واحدة من أكثر أنواع المضخات استخدامًا على نطاق واسع نظرًا لتصميمها والكفاءة البسيطة في التعامل مع مجموعة من السوائل.

المبدأ الأساسي للتشغيل

تعمل مضخات الطرد المركزي على مبدأ قوة الطرد المركزي. عندما تدور المكره للمضخة ، فإنه يسرع السائل في الخارج من الوسط (أو العين) من المكره إلى محيطه. مع زيادة سرعة السائل ، يتم دفعه إلى غلاف المضخة ، حيث يتم تحويل طاقة السرعة إلى طاقة ضغط. تخلق هذه العملية تدفقًا مستمرًا للسائل من المدخل إلى المخرج.

المكونات الرئيسية

تشمل المكونات الرئيسية لمضخة الطرد المركزي:

• المكره : الجزء الدوار الذي يضفي الطاقة على السائل.
• غلاف : السكن الذي يلتقط السائل ويوجهه إلى المخرج.
• فوهات الشفط والتفريغ : نقاط الدخول والخروج لتدفق السوائل.
• رمح : يربط المكره بالمحرك وينقل الطاقة الدورانية.
• ختم أو التعبئة : يمنع تسرب السوائل على طول العمود.
• المحامل : دعم العمود وتقليل الاحتكاك أثناء الدوران.

مزايا وعيوب

المزايا:

• تصميم بسيط وتثبيت سهل
• تدفق ناعم ومستمر
• مناسبة لتطبيقات الرأس منخفضة إلى متوسطة
• التكلفة الأولية والصيانة المنخفضة
• مضغوط وخفيف الوزن

عيوب:

• قدرة محدودة على التعامل مع السوائل عالية السطوح
• يمكن أن يتأثر الأداء بالتغيرات في ضغط النظام
• عرضة للتجويف إذا تم تشغيله بشكل غير صحيح
• ليست مثالية للتطبيقات التي تتطلب ضغطًا عاليًا أو مراحل ضغط متعددة

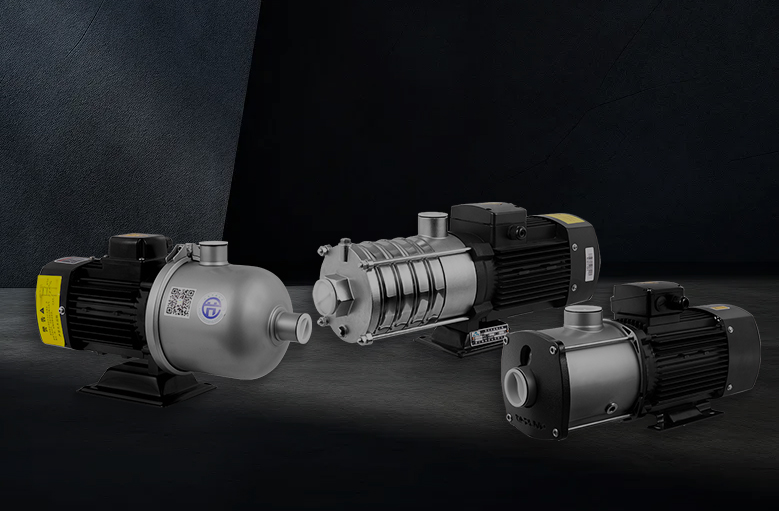

ما هي مضخة الطرد المركزي متعدد المراحل؟

أ مضخة الطرد المركزي متعدد المراحل هي في الأساس مضخة الطرد المركزي مع متعددة من الدهون مرتبة في سلسلة داخل غلاف واحد. يضيف كل المكره الطاقة إلى السائل ، مما يزيد الضغط بشكل تدريجي مع كل مرحلة. يجعل هذا التصميم مضخات متعددة المراحل مناسبة للتطبيقات ذات الضغط العالي.

المبدأ الأساسي للتشغيل

يتشابه مبدأ العمل لمضخة الطرد المركزي القياسي ، ولكن مع اختلاف رئيسي واحد: بدلاً من المكره الواحد ، يمر السائل عبر اثنين أو أكثر من الدافعين مرتبة في تسلسل. بينما يتحرك السائل عبر كل مرحلة ، يبني الضغط تدريجياً. إجمالي الرأس الذي تم تطويره بواسطة المضخة هو مجموع الرؤوس الناتجة عن جميع الدافعين الفرديين.

المكونات الرئيسية

بالإضافة إلى المكونات الموجودة في مضخات الطرد المركزي القياسي ، تشمل المضخات متعددة المراحل:

• متعددين من الدهون والناشرون : كل ​​المكره يعزز الضغط ، بينما يساعد النشرون في تحويل السرعة إلى ضغط بكفاءة.
• أغلفة المسرح أو الغرف : منفصل الأقسام التي تضم كل المكره.
• محامل الدفع : التعامل مع القوى المحورية التي أنشأتها متعددة من الدبوسات.
• توازن الأسطوانة أو القرص : يقلل من الدفع المحوري لتحسين الموثوقية.

مزايا وعيوب

المزايا:

• قادرة على توليد ضغوط عالية
• البصمة المدمجة للتطبيقات عالية الرأس
• فعالة على مدى واسع من ظروف التشغيل
• مثالي للأنظمة التي تتطلب التحكم الدقيق في التدفق

عيوب:

• يزيد البناء الأكثر تعقيدًا من التكلفة الأولية
• يتطلب صيانة أكثر دقة
• حساسة للشوائب في السائل (يتطلب سوائل نظيفة)
• أوقات التثبيت والإصلاح أطول

الاختلافات بين مضخات الطرد المركزي ومتعدد المراحل

فهم الفروق بين مضخات الطرد المركزي و مضخات الطرد المركزي متعدد المراحل أمر ضروري عند تحديد نوع المضخة الأكثر ملاءمة لمتطلبات النظام المحددة. على الرغم من أنها تشترك في مبادئ تشغيل مماثلة ، فإن اختلافاتها الهيكلية وخصائص الأداء تجعلها مناسبة للتطبيقات المختلفة.

التصميم والبناء

يكمن الاختلاف الأكثر وضوحًا في تصميمها الهيكلي:

• مضخات الطرد المركزي تتكون عادة من المكره الواحد الموجود داخل غلاف. التصميم واضح ومباشر ، مع الحد الأدنى من المكونات ، مما يسمح بحجم مضغوط وسهولة التثبيت. غالبًا ما تستخدم هذه المضخات في الأنظمة التي يكون فيها التدفق والرأس المعتدل كافيين.
• مضخات الطرد المركزي متعدد المراحل ، من ناحية أخرى ، لديك اثنين أو أكثر من الدافعين مثبتة على رمح واحد أو مقسمة عبر مهاوي متعددة. يتم ترتيب هؤلاء الدافعين في السلسلة ، ويساهم كل مرحلة في ضغط إضافي على السائل. التصميم أكثر تعقيدًا ، مما يؤدي إلى بناء أطول وأكثر وحدات قادرة على التعامل مع رؤوس أعلى بكثير.

خصائص الأداء

معدل الرأس والتدفق

• مضخات الطرد المركزي هي مثالية للتطبيقات التي تتطلب معدلات تدفق عالية في ضغوط منخفضة نسبيا. يمكن لمضخة المرحلة الواحدة أن توفر حجمًا كبيرًا من السائل بكفاءة ولكنه محدود في الضغط الذي يمكن أن يولده.
• مضخات متعددة المراحل التفوق في تطبيقات الضغط العالي. من خلال الجمع بين تأثير متعددة من الدبوسات ، يمكنهم تحقيق رؤوس أعلى بكثير من مضخات الطرد المركزي أحادي المرحلة مع الحفاظ على معدلات التدفق المعتدلة.

كفاءة

• مضخات الطرد المركزي على مرحلة واحدة تكون فعالة بشكل عام لتطبيقات الرأس المنخفضة إلى المتوسطة ولكنها تميل إلى فقدان الكفاءة عند العمل بعيدًا عن أفضل نقطة كفاءة (BEP).
• مضخات الطرد المركزي متعدد المراحل عادةً ما يوفر كفاءة أفضل عبر مجموعة أوسع من الضغوط ، خاصة في الأنظمة ذات الرأس العالي. ومع ذلك ، يمكن أن يؤدي تعقيد التصميم إلى خسائر ميكانيكية أعلى قليلاً ، والتي يجب مراعاتها أثناء تخطيط النظام.

التطبيقات

نظرًا لتصميمها وملفات تعريف الأداء ، تختلف تطبيقات كل مضخة:

• مضخات الطرد المركزي تستخدم على نطاق واسع في سيناريوهات معالجة السوائل اليومية حيث تكون متطلبات الضغط معتدلة وحجم التدفق يمثل أولوية. تم العثور عليها عادة في أنظمة إمدادات المياه المنزلية والعمليات الصناعية العامة وأنظمة HVAC.
• مضخات الطرد المركزي متعدد المراحل يتم تفضيلها في الأنظمة التي تتطلب ارتفاع ضغط التفريغ ، مثل تطبيقات تغذية الغلاية ، وإمدادات المياه عالية البناء ، وتعزيز الضغط في أنظمة التناضح العكسي.

تطبيقات مضخات الطرد المركزي

يتم تقدير مضخات الطرد المركزي لموثوثتها وبساطتها ، مما يجعلها حلاً في العديد من مهام نقل السوائل. إن قدرتهم على التعامل مع معدلات التدفق الكبيرة واحتياجات الصيانة المنخفضة نسبيًا تجعلها تستخدم على نطاق واسع عبر قطاعات متعددة.

إمدادات المياه

مضخات الطرد المركزي تستخدم على نطاق واسع في أنظمة إمدادات المياه البلدية والسكنية. قدرتهم على تحريك كميات كبيرة من الماء عند الضغط المنخفض إلى المعتدل تجعلها مثالية لـ:

• توزيع المياه المنزلية
• ضخ من الآبار والخزانات
• نقل المياه في خطوط التوريد البلدية

تعمل هذه الأنظمة عادةً مع سوائل نظيفة نسبيًا ، وتتوافق بشكل جيد مع تصميم المضخة.

الري

في البيئات الزراعية ، يتم استخدام المضخات الطرد المركزي لنقل المياه إلى:

• أنظمة الري بالتنقيط والرشاش
• الري الفيضان
• رفع المياه من القنوات والأنهار ومصادر المياه الجوفية

توافقها مع معدلات التدفق المتغيرة وسهولة التكامل مع خطوط الأنابيب تجعلها قابلة للتكيف للغاية للاستخدام الميداني.

العمليات الصناعية

تلعب مضخات الطرد المركزي دورًا رئيسيًا في التطبيقات الصناعية العامة مثل:

• النقل الكيميائي
• تداول سوائل العملية
• أنظمة مياه التبريد
• معالجة السوائل الكاشطة المعتدلة (مع اختيار المواد المناسبة)

تعتمد الصناعات مثل المعالجة الكيميائية وتصنيع الورق وإنتاج الأغذية على مضخات الطرد المركزي لتشغيلها الثابت والفعال.

أنظمة HVAC

تتطلب أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) دورة موثوقة من السوائل مثل الماء المبرد أو الماء الساخن. يتم تثبيت مضخات الطرد المركزي عادة إلى:

• تدوير الماء في حلقات التبريد والتدفئة
• نقل السوائل في أنظمة HVAC المركزية
• الحفاظ على التدفق المستمر والضغط في شبكات البناء الكبيرة

مستويات الضوضاء المنخفضة والتشغيل السلس تجعلها مناسبة لتطبيقات البناء الداخلية والتجارية.

تطبيقات مضخات الطرد المركزي متعدد المراحل

تم تصميم مضخات الطرد المركزي متعدد المراحل لإنتاج ضغط عالي والحفاظ على تشغيل مستقر في ظل ظروف صعبة. يسمح لهم بنائهم بالازدهار في تطبيقات معقدة وعالية الطلب.

غلاية تغذية الماء

واحدة من أكثر الاستخدامات شيوعًا لمضخات متعددة المراحل هي تغذية المياه في غلايات عالية الضغط. تتطلب هذه الأنظمة مضخات يمكن أن تتغلب على ضغط كبير على:

• تزويد المياه المضغوطة إلى الغلايات الصناعية
• الحفاظ على التغذية المستمرة أثناء متطلبات الحمل المختلفة
• تعمل في ظل ظروف درجات الحرارة العالية (مع المواد والأختام المناسبة)

غالبًا ما تستخدم محطات الطاقة والنباتات الكيميائية ومرافق التصنيع مضخات متعددة المراحل في أنظمة الغلايات الخاصة بها.

تنظيف الضغط العالي

المضخات متعددة المراحل مناسبة للتطبيقات التي تتطلب المياه المضغوطة للتنظيف ، بما في ذلك:

• تنظيف المعدات الصناعية
• تحضير السطح
• عمليات الصرف الصحي في الصناعات الغذائية والصيدلانية

تتيح القدرة على توصيل تدفقات الضغط العالي التنظيف الفعال والتحكم دون الحاجة إلى أجهزة تعزيز الضغط الإضافية.

التناضح العكسي

في أنظمة معالجة المياه ، وخاصة التناضح العكسي (RO) ، تعد المضخات متعددة المراحل ضرورية لـ:

• الضغط على مياه التغذية لتمريرها عبر أغشية شبه قابلة للنفاع
• توفير تدفق وضغط ثابت للتشغيل المستمر
• دعم تحلية المياه وتوليد المياه الفائقة

يجب أن تحافظ هذه المضخات على ضغط عالٍ بدقة ، مما يجعل المضخات المتعددة المراحل لطرد الطرد المركزي خيارًا مناسبًا.

صناعة النفط والغاز

يتم استخدام مضخات الطرد المركزي متعددة المراحل في عمليات النفط والغاز في المنبع والمتوسط ​​من أجل:

• نقل المكثفات وغيرها من الهيدروكربونات
• تعزيز ضغط خط الأنابيب
• حقن مياه عالية الضغط لاستعادة الزيت المعزز

تدعم كفاءتها العالية والتصميم المعياري الموثوقية المطلوبة في أنظمة العمليات الحرجة.

اختيار المضخة الصحيحة

يعتمد الاختيار بين مضخة الطرد المركزي ومضخة الطرد المركزي متعدد المراحل على عوامل متعددة. سيساعد فهم احتياجات نظامك المحددة على ضمان أداء موثوق وكفاءة الطاقة وفعالية التكلفة مع مرور الوقت.

عوامل للنظر

معدل التدفق ومتطلبات الرأس

• معدل التدفق يشير إلى حجم السائل الذي تحتاجه المضخة إلى التحرك ، بينما رأس يشير إلى الضغط أو الارتفاع يجب رفع السائل.
• مضخات الطرد المركزي هي أكثر ملاءمة للتطبيقات التي تتطلب تدفقًا كبيرًا ولكن منخفضة إلى معتدلة.
• مضخات متعددة المراحل يتم تفضيلها عند الحاجة إلى رأس مرتفع ، حتى لو كان معدل التدفق معتدلًا.

مثال: قد يستخدم خط إمدادات المياه البلدية الذي يتطلب أحجام كبيرة عند الضغط المنخفض مضخات الطرد المركزي ، في حين أن نظام إمداد المياه الشاهق شاهق قد يحتاج إلى مضخات متعددة المراحل للتغلب على الرفع الرأسي.

خصائص السوائل

تؤثر الخصائص الفيزيائية والكيميائية للسائل أيضًا على اختيار المضخة:

• الماء النظيف أو السوائل المنخفضة اللزوجة مناسبة لكلا أنواع المضخات.
• مضخات متعددة المراحل تكون أكثر حساسية للشوائب أو الجزيئات الكاشطة ، والتي يمكن أن تسبب التآكل في مراحل متعددة من المكره.
• إذا كان السائل يحتوي على المواد الصلبة أو لزجًا للغاية ، فقد تكون المضخات المتخصصة في المرحلة الواحدة أو التقنيات البديلة أكثر ملاءمة.

تصميم النظام

يؤثر تصميم وتعقيد نظام الأنابيب على خصائص المضخة المطلوبة:

• ل أنظمة بسيطة مع المسافات القصيرة والحد الأدنى من الرفع الرأسي ، توفر مضخة الطرد المركزي خيارًا اقتصاديًا وفعالًا.
• ل الأنظمة المعقدة مع خطوط الأنابيب الطويلة ، والاختلافات في الارتفاع ، أو مناطق ضغط متفاوتة ، توفر مضخات الطرد المركزي متعدد المراحل تحكمًا واستقرارًا أفضل.

الكفاءة والتكلفة

• التكلفة الأولية : مضخات الطرد المركزي بشكل عام لها تكاليف مقدمة أقل وتركيبًا أبسط.
• تكلفة التشغيل : المضخات متعددة المراحل ، على الرغم من أنها أغلى ثمناً في البداية ، يمكن أن توفر كفاءة أفضل للطاقة في تطبيقات الضغط العالي ، مما يقلل من التكاليف طويلة الأجل.
• صيانة : تصميمات أبسط لمضخات الطرد المركزي تعني صيانة أسهل ، في حين أن المضخات متعددة المراحل قد تتطلب فحصًا أكثر تكرارًا للمراحل الداخلية.

القضايا الشائعة واستكشاف الأخطاء وإصلاحها

مثل أي معدات ميكانيكية ، يمكن أن تواجه المضخات مشاكل تشغيلية. يساعد فهم المشكلات الشائعة في تشخيص المشكلات وحلها في وقت مبكر ، مما يقلل من التوقف عن العمل.

التجويف

التجويف يحدث عندما ينخفض ​​الضغط في مدخل المضخة تحت ضغط البخار للسائل ، مما يتسبب في تشكيل فقاعات البخار وتنهار داخل المضخة. هذا يؤدي إلى:

• الضوضاء المفرطة والاهتزاز
• أضرار لأسطح المكره
• انخفاض الكفاءة والتدفق

الحلول : تأكد من NPSH الكافي (رأس الشفط الإيجابي الصافي) ، وتجنب رفع الشفط المفرط ، وتقليل قيود المدخل.

ارتفاع درجة الحرارة

قد ينجم ارتفاع درجة حرارة المضخة عن:

• تشغيل المضخة بصمام تفريغ مغلق
• تعمل خارج نطاق التدفق الموصى بها
• التبريد غير الكافي للمحرك أو المحامل

الحلول : تشغيل داخل المعلمات المحددة للشركة المصنعة ، والسماح بالتهوية المناسبة ، وضمان التدفق المستمر عبر المضخة.

إخفاقات الختم

الأختام الميكانيكية أو التعبئة أمر بالغ الأهمية لمنع التسرب. يمكن أن تحدث حالات الفشل بسبب:

• تثبيت غير لائق
• الضغط المفرط أو درجة الحرارة
• سوائل جلخ أو تآكل

الحلول : استخدم الأختام المناسبة لخصائص السوائل ، وإجراء عمليات تفتيش منتظمة ، واستبدال المكونات البالية على الفور.

الصيانة والرعاية

تعد الصيانة المنتظمة ضرورية للحفاظ على كل من مضخات الطرد المركزي متعددة المراحل تعمل بكفاءة وتمديد عمر خدمتها. تساعد الرعاية الاستباقية على تقليل وقت التوقف ، ومنع الفشل غير المتوقع ، والحفاظ على الأداء المتسق.

فحص منتظم

يمكن أن تكشف الشيكات المرئية والتشغيلية الروتينية عن علامات التآكل أو العطل المبكرة. يجب أن يشمل التفتيش المنتظم:

• التحقق من التسريبات في الأختام والشفاه والمفاصل
• مراقبة الاهتزاز غير الطبيعي أو الضوضاء
• مراقبة ضغط التفريغ ومعدل التدفق للاتساق
• تفقد الصدأ أو التآكل أو التلوث

في المضخات متعددة المراحل ، من المهم بشكل خاص التحقق من جميع المراحل وآليات التوازن لمحاذاة وارتداء.

تشحيم

يضمن التزييت المناسب التشغيل السلس للمحامل والأجزاء المتحركة:

• اتبع جدول الشركة المصنعة لتشحيم المحامل أو التزييت.
• استخدم مواد التشحيم المتوافقة مع بيئة التشغيل ونطاق درجة الحرارة.
• يمكن أن يؤدي الإفراط في التصميم أو التلوث إلى فشل تحمل ، لذلك تنطبق بعناية وفي الكمية الصحيحة.

بالنسبة لمضخات متعددة المراحل مع محامل متعددة أو أجهزة موازنة الدفع ، تأكد من حصول كل نقطة تزييت على الانتباه.

الصيانة الوقائية

إن تنفيذ برنامج الصيانة الوقائية يمكن أن يقلل بشكل كبير من خطر الفشل. وهذا يشمل:

• الخدمة المجدولة بناءً على ساعات العمل أو عتبات الأداء
• استبدال المواد الاستهلاكية مثل الأختام والحشيات والمحامل على فترات منتظمة
• تنظيف المرشحات والمصافي للحفاظ على تدفق السوائل المناسب وحماية الأجزاء الداخلية
• الشيكات المحاذاة بين المضخة والمحرك لتجنب اختلال العمود والملابس المبكرة

يمكن أن يساعد استخدام أدوات مراقبة الاهتزاز والحرارة في اكتشاف المشكلات الميكانيكية المخفية قبل تصاعدها.

خاتمة

ملخص الاختلافات والتطبيقات الرئيسية

مضخات الطرد المركزي ومتعدد المراحل من الطرد المركزي تخدم كل من أدوار فريدة في أنظمة مناولة السوائل:

• مضخات الطرد المركزي هي الأفضل لتطبيقات الضغط المنخفض إلى المتوسط ​​حيث يتطلب التدفق العالي. أنها توفر البساطة ، وفعالية التكلفة ، والتطبيق الواسع-من الري وإمدادات المياه المنزلية إلى المعالجة الصناعية وأنظمة HVAC.
• مضخات الطرد المركزي متعدد المراحل تم تصميمها لواجبات الضغط العالي مع أداء مستقر وفعال. وهي مثالية للتطبيقات مثل أنظمة تغذية المرجل ، والتناضح العكسي ، وتعزيز الضغط في النظم الصناعية والتجارية المعقدة.

يعد فهم الفروق في التصميم والأداء والتطبيق مفتاحًا لاختيار نوع المضخة الصحيح.

الاتجاهات المستقبلية في تكنولوجيا المضخة

مع تطور الصناعات ، تتكيف تكنولوجيا المضخة لتلبية معايير الكفاءة الأعلى والاحتياجات التشغيلية الأكثر تطلبًا:

• المضخات الذكية مع أجهزة استشعار مدمجة للمراقبة في الوقت الفعلي والصيانة التنبؤية
• محركات التردد المتغيرة (VFDS) للتحكم في السرعة الموفرة للطاقة
• مواد محسنة للتآكل وارتداء المقاومة في البيئات القاسية
• أنظمة المضخة المعيارية السماح بترقيات أسهل وخدمة

تشير هذه الاتجاهات إلى المزيد من التوفير في الطاقة ، وتحسين الموثوقية ، وتقليل التأثير البيئي - مما يؤدي إلى تحسين مستخدمي أنظمة إدارة السوائل للمستقبل.
